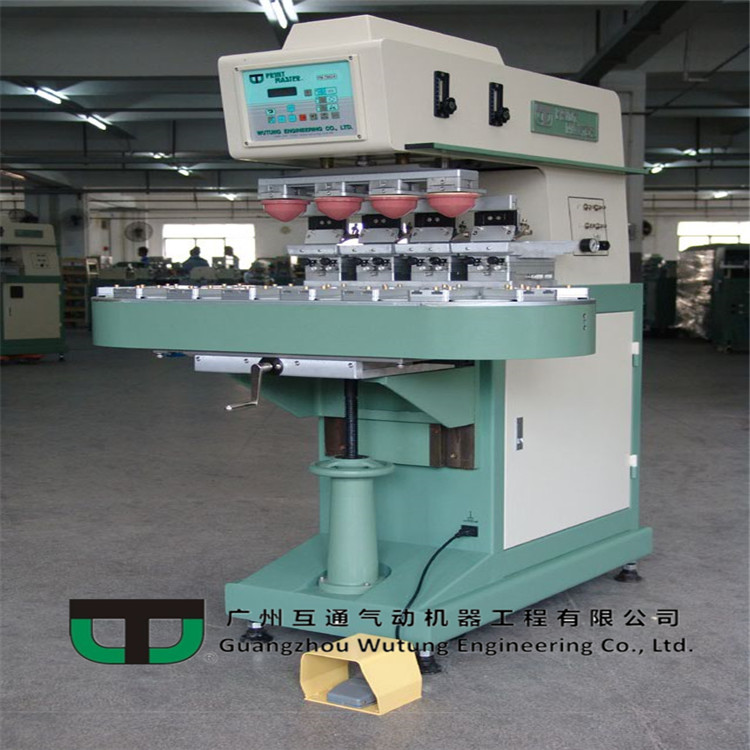

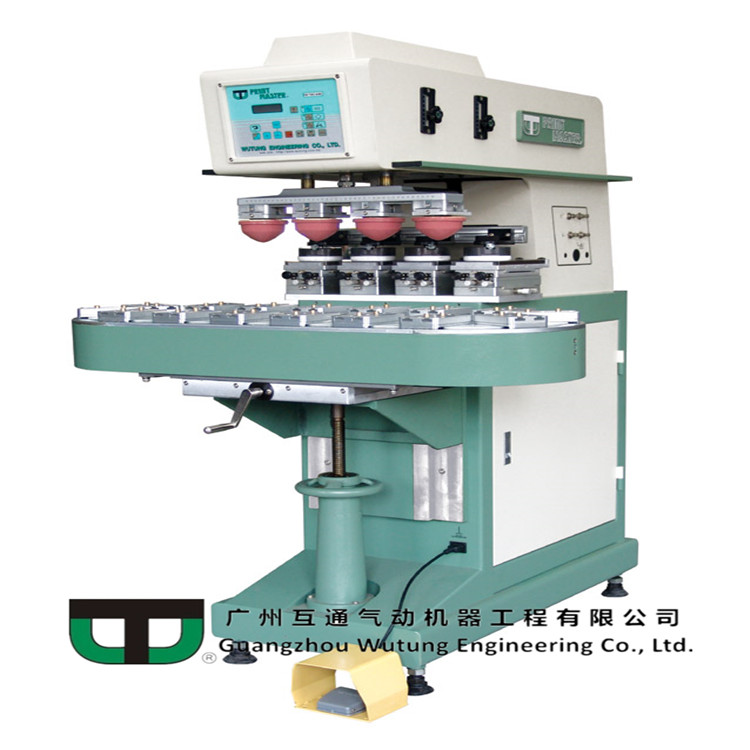

PM- 798/C4
七系列移印機
PM-798/C4
-
l 對不同行業生產(如玩具, 家電, 手機等行業)的多元化特色移印機, 有1-6色選擇
l 傳送系統可配直線推拉座或運輸帶
l 配備優良可靠的集成電路控制, 提高印刷精度及品質
l 可配用油盆底座, 方便調較, 或可配用油盅, 節約及環保
PM-768/PM-778﹕SPECIFICATIONS / 規格
型號
Model
768
768/S2
778
778/S2
778/S3
778/C2
778/C3
可印刷顏色數量Number of Color
1
2
1
2
3
2
3
S 推拉座中心距離(毫米)Pneumatic Shuttle Attachment Centre Stroke (mm)
-
125
-
200
125
-
-
C運輸帶類型(位)Pneumatic Conveyor(Station)
-
-
-
-
-
10
12
最高運行速度 (次數/分鐘) Maximum Running Speed (cycle / min.)
30
20
25
20
10
25
25
耗氣量 (公升/分鐘) Air Consumption (liter / min.)
14
25
14
25
20
17
20
機械體積 (長x寬x高)(厘米) Machine Dimension (L x W x H)cm
86 x 40 x 140
86 x 46 x 140
106 x 44 x 152
106 x 60 x 152
106 x 80 x 152
106 x 64 x 152
106 x 77 x 152
重量(千克) Weight (kg)
120
128
182
190
197
222
231
電力要求Power Requirement
220 V Single Phase 50 Hz / 60 Hz
氣壓要求Compressed Air Pressure Requirement
5-7 bar
最大印刷面積(毫米)Maximum Printing Area(mm)
70 x 180
70 x 70
110 x 160
70 x 120
70 x120
70 x120
70 x120
鋼板尺寸Plate Size : 3ʺx 4ʺ / 75 x 150mm
√
√
4ʺ x 4ʺ / 100 x 100mm
√
√
3ʺ x ʺ6 / 75 x 150mm
√
√
√
√
√
4ʺ x 6ʺ / 100 x 150mm
√
√
√
√
√
√
4ʺx 8ʺ / 100 x 200mm
√
√
MC油盅機配置標準Map Cup Configuration Standard
Ø90mm油盅,配合4ʺx 8ʺ鋼板,最大印刷面積Ø75mm
PM-798﹕SPECIFICATIONS / 規格
型號
Model
798
798/S2
798/S4
798/S4/MC/PLC
798/C4
798/C6
可印刷顏色數量Number of Color
1
2
4
4
4
6
S 推拉座中心距離(毫米)Pneumatic Shuttle Attachment Centre Stroke (mm)
-
200
125
125
-
-

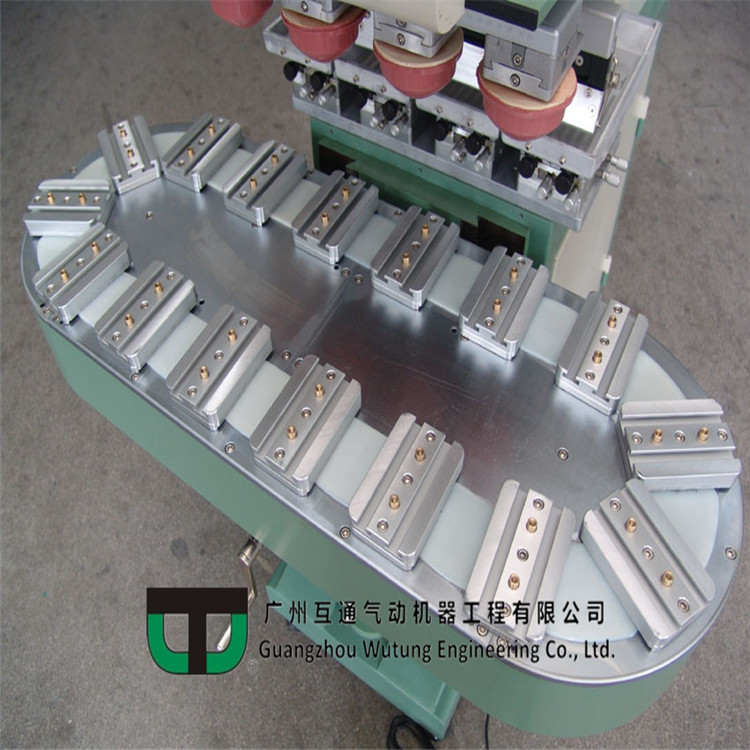

C運輸帶類型(位)Pneumatic Conveyor(Station)
-
-
-
-
14
18
最高運行速度 (次數/分鐘) Maximum Running Speed (cycle / min.)
18
10
5
5
18
18
耗氣量 (公升/分鐘) Air Consumption (liter / min.)
33
37
37
37
37
37
機械體積 (長x寬x高)(厘米) Machine Dimension (L x W x H)cm
110 x 56 x 158
110 x 60 x 158
110 x 87 x 158
110 x 87 x 158
110 x 103 x 158
110 x 128 x 158
重量(千克) Weight (kg)
290
308
328
328
373
397
電力要求Power Requirement
220 V Single Phase 50 Hz / 60 Hz
氣壓要求Compressed Air Pressure Requirement
5-7 bar
最大印刷面積(毫米)Maximum Printing Area(mm)鋼板尺寸
100 x 180
70 x 120
70 x 120
Ø75
70 x 120
70 x 120
Plate Size : 3ʺx6ʺ / 75 x 150mm
√
√
√
√
√
4ʺx6ʺ/100 x 150mm
√
√
√
√
√
4ʺx8ʺ/100 x 200mm
√
6ʺx6ʺ/150x 150mm
√
6ʺx8ʺ/150 x 200mm
√
MC油盅機配置標準MapCup Configuration Standards
Ø90mm油盅,配合4ʺx 8ʺ鋼板使用,最大印刷面積Ø75mm
